云南中天詳解顎式破碎機工作原理及主要部件

來源：云南中天機械作者：管理員發布時間：2015/7/30 9:10:27 瀏覽：

導讀：顎式破碎機工作原理該系列破碎機破碎方式為曲動擠壓型，其工作原理是：電念頭驅動皮帶和皮帶輪，通過偏心軸使動顎上下運動，當動顎上升時肘板與動顎間夾角變大，從而推動動顎板向固定顎板接近，與此同時物料被壓碎或劈碎，達到破碎的目的；當動顎下行時，肘板與動顎間夾角變小…

顎式破碎機工作原理

該系列破碎機破碎方式為曲動擠壓型，其工作原理是：電念頭驅動皮帶和皮帶輪，通過偏心軸使動顎上下運動，當動顎上升時肘板與動顎間夾角變大，從而推動動顎板向固定顎板接近，與此同時物料被壓碎或劈碎，達到破碎的目的；當動顎下行時，肘板與動顎間夾角變小，動顎板在拉桿、彈簧的作用下，離開固定顎板，此時已破碎物料從破碎腔下口排出。跟著電念頭連續滾動而破碎機動顎作周期性地壓碎和排泄物料，實現批量出產。

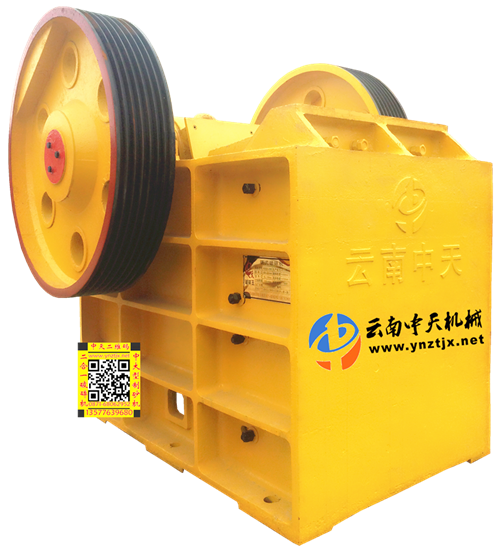

顎式破碎機產品圖片

顎式破碎機特點及應用

顎式破碎機具有破碎比大、產品粒度平均、結構簡樸、工作可靠、維修簡便、運營用度經濟等特點。廣泛運用于礦山、冶煉、建材、公路、鐵路、水利和化學產業等眾多行業，破碎抗壓強度不超過320兆帕的各種物料。

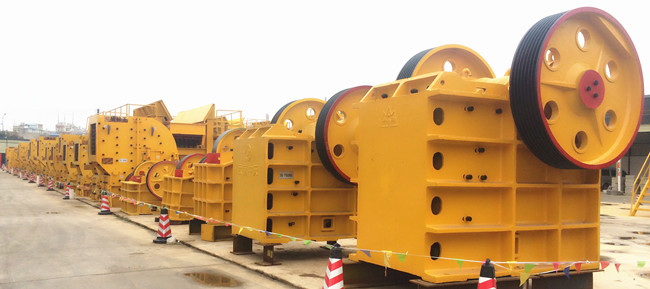

顎式破碎機

云南中天礦山機械制造有限公司是專業的破碎機研發、出水泥生產工藝流程產和銷售為一體的機械廠家，云南中天機械產品種別齊全，產品質量和售后服務有保障，歡迎世界各地的朋友前來中天機械選購礦山機械產品，下面中天機械技術職員為大家具體先容顎式破碎機主要部件：

1、顎式破碎機潤滑裝置
顎式破碎機的飛輪用以存儲動顎空行程時的能量，再用于產業形成，使機械的工作符合趨于平均。帶輪也起著飛輪的作用。飛輪常以鑄鐵或鑄鋼制造，小型機的飛輪常制成整體式。飛輪制造，安裝時要留意靜平衡。
2、顎式破碎機飛輪
調節裝置有楔塊式，墊板式和液壓式等，一般采用楔塊式，由前后兩塊楔塊組成，前楔塊可前后移動，頂住后推板；后楔塊為調節楔，可上下移動，兩楔塊的斜面倒向貼合，由螺桿使后楔塊上下移動而調節出料口大小。小型顎式破碎機的出料口調節是利用增減后推力板支座與機架之間的墊片多少來實現。
3、顎式破碎機調節裝置
偏心軸是破碎機的主軸，受有巨大的彎扭力，采用高碳鋼制造。偏心部門須精加工、熱處理、軸承襯瓦用巴氏合金澆注。偏心軸一端裝帶輪，另一端裝飛輪。
4、顎式破碎機傳動件
定顎和動顎都由顎床和顎板組成，顎板是顎破的主要工作部門，用螺栓和楔鐵固定在顎床上。定顎的顎床就是機架前壁，動顎顎床吊掛在軸上，要有足夠的強度和剛度，以承受破碎反力，因而大多是鑄超細粉碎機鋼或鑄鐵件。
5、顎板和側護板
機架俗稱外架或者外部表面整體結構，是有上下啟齒的四壁鋼性框架，用作支撐偏心軸并承受破碎物料的反作用力，要求有足夠的強度和剛度，一般用鑄鋼整體鍛造，小型機也可用優質鑄鐵代替鑄鋼。大型機的機架需分段鑄成，再用螺栓牢固鏈接成整體，鍛造工藝復雜。自制小型顎式破碎機的機架也可用厚鋼板焊接而成，但剛度較差。

本文由云南中天礦山機械制造有限公司原創，轉載請注明出處：http://www.ynztjx.net
